一、結構與工作原理

  雙筒網片式油濾器主要由殼體、濾芯組件、轉換閥體等零部件組成。在轉換閥體腔外側有兩對進出油口，油系下進上出，由管螺紋接頭或方法蘭與外部油管連接，兩濾芯腔底部各有一個裝螺塞的排污孔，供排放污油。為固定濾器，殼體上有帶螺栓孔的法蘭，供安裝用。

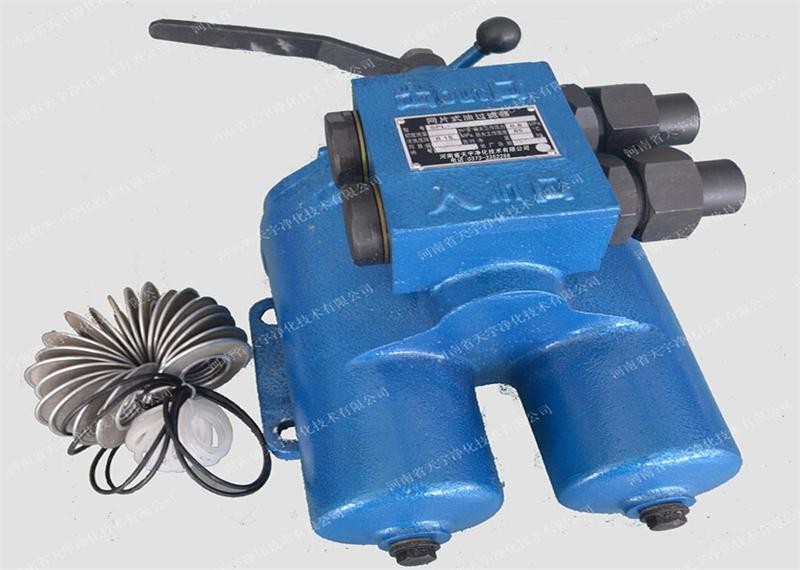

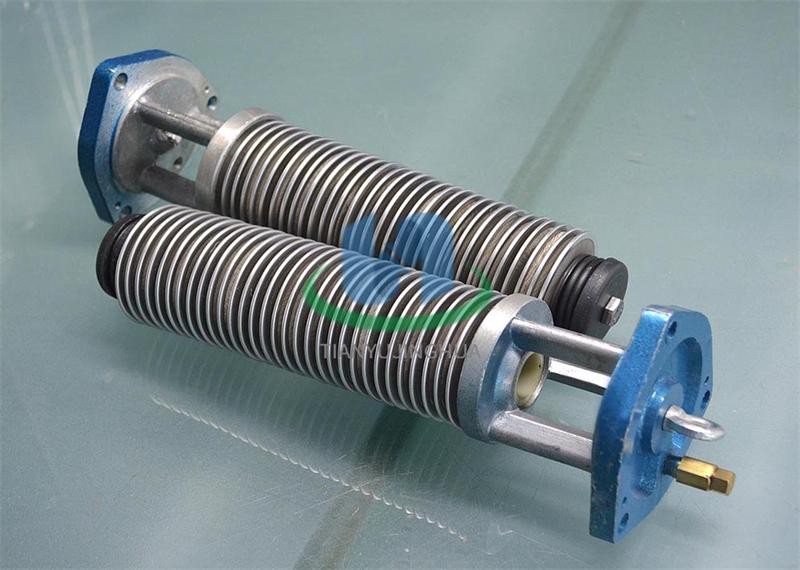

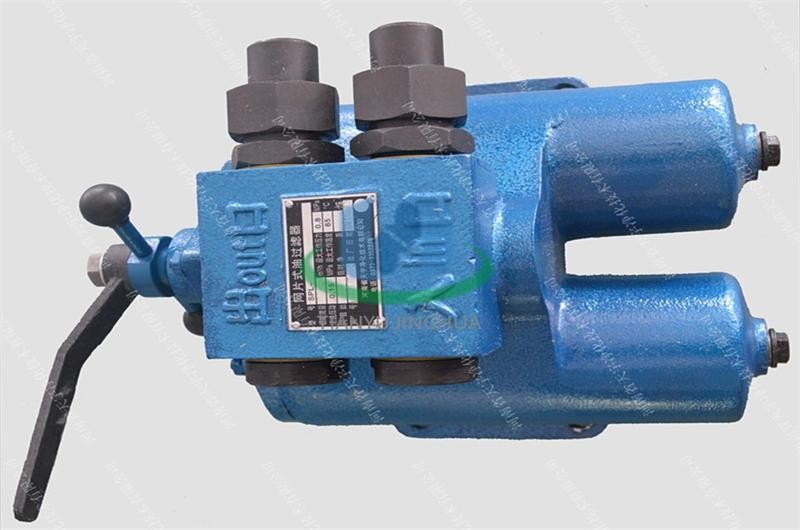

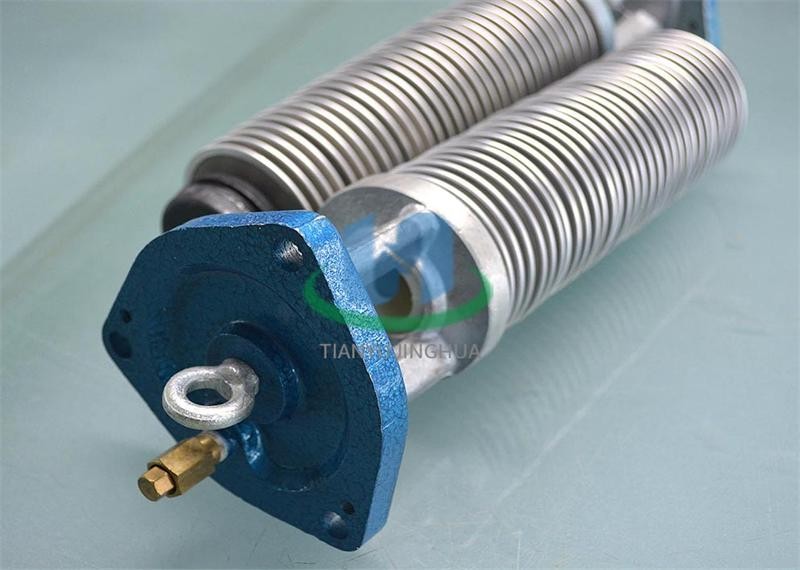

  每一濾芯組件由濾器蓋、濾芯套筒、濾片及濾片圈等組成（圖2），濾器蓋頂部裝有放氣閥，供排出濾器內腔的空氣用。
濾片套在濾芯套筒上，是濾器的主要過濾元件，由濾網，支承網及波紋隔盤等組成，濾網的網目數由用戶根據需要選用。
  轉換閥體是由鑄造鋁合金制成的錐體，與閥孔研磨配合，閥體上鑄有上下兩油道孔，上油道孔一端通濾芯上方油腔，一端通濾器出口，下油道孔一端通濾芯腔，一端通濾器進口，當轉換閥迅速從一極限位置轉至另一極限位置時，閥體將一濾芯腔的通路關閉，而將另一濾芯腔的通路打開，此時壓力油從濾器進口流入濾芯腔，經濾網過濾后的清潔油經上方油腔從出口流出，達到濾清油液的目的。轉換閥體軸端頭上的箭頭指向接通的濾芯腔的一邊。

二、使用與保養

  在一般情況下，油濾器的清洗壓降≤0.15Mpa，如壓差超過應迅速轉換濾芯腔，對原濾芯腔進行檢查清洗。

 1、使用要點

（1）在殼體轉換閥體腔兩側有兩對進出油口，油系下進上出，不得誤裝，有四種接管方式，同用戶根據情況自選。
（2）轉換手柄必須處于左開或右開的位置，以保證油路暢通。
（3）濾器開始通油時，應開啟放氣閥，待油液充滿濾芯腔，排盡空氣后關閉放氣閥，以免油液外溢。
（4）當壓差超過要求或在系統運轉中拆洗濾芯組件時，逆時針轉動提升手柄，使錐閥上移，當有松動感時，再將提升手柄反向轉動45°～120°左右，即可轉動轉換手柄120°至閥蓋上“左開”或“右開”的位置，再順時針轉動提升手柄將錐閥壓下。
 2、安裝和清洗
（1）擰開濾器蓋上的螺母，即可取出濾芯組件。
（2）對濾芯組件可進行整體清洗或拆洗，拆洗時先卸下螺母，依次取出彈簧座、彈簧、襯套、濾片及濾片墊圈，（因濾片內環與濾片墊圈有一定的附著力，拆洗時不要硬拉，以免損壞）。然后將濾片套在專用清洗套筒上，用毛刷和輕柴油仔細清洗，清洗的柴油用臟時應予更換，對濾片外觀進行仔細檢查，若濾網有損壞必須立即更換，清洗后按拆卸順序反向裝配，裝配中要嚴格保持清潔。無論整體清洗或拆洗，嚴禁污物進入濾片內部。
（3）清洗好的濾芯組件裝入濾芯腔，擰緊螺母，注意各個密封結合面的密封。

三、替代LIUTECH FUDA柳州富達空壓機用油氣分離濾芯倉儲與保修

 1、網片式油濾器應存放在干燥的倉庫內，在正常的保管條件下，油封期為6個月
 2、嚴禁對錐閥進行敲打及進行重壓。
 3、自產品出廠之日起幾個月內，在用戶遵守使用說明書規定的條件下，凡因制造原因，發生損壞或不能正常使用，本廠無償負責更換與修理。
