吸油過濾器

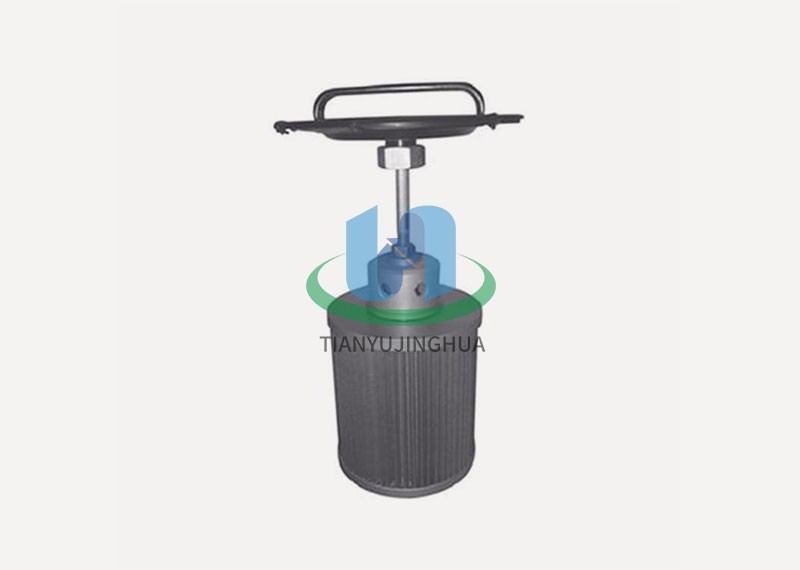

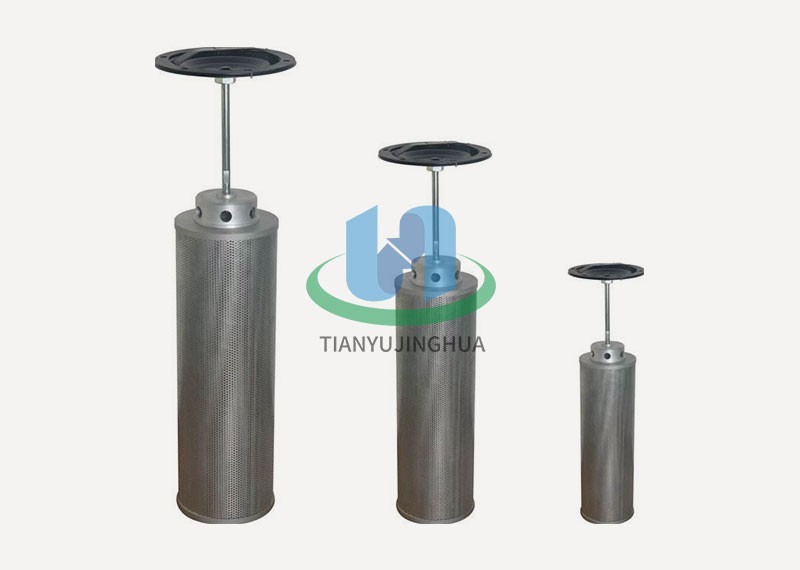

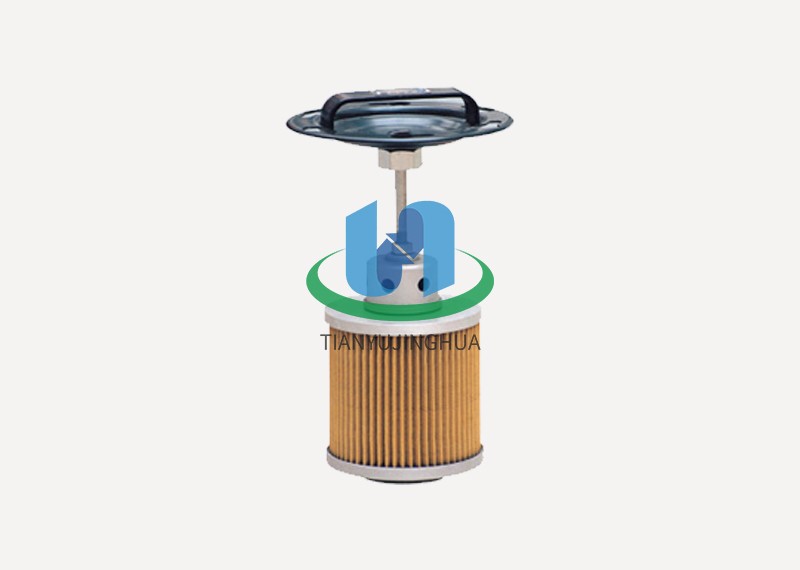

XNJ系列箱內吸油過濾器
應用行業： 鋼廠、電廠、煤廠等液壓系統的液壓油、潤滑油等過濾凈化
聯系方式：17839881068
一、XNJ系列箱內吸油過濾器簡介
XNJ系列箱內吸油過濾器具有以下特點;
1、安裝連接方便：本系列吸油過濾器通過安裝法蘭固定在油箱的蓋板上，濾芯直接插入油箱，從而簡化了系統的管路，節省空間，使系統布置更為緊湊。
2、清洗或更換濾芯時，只要擰開安裝法蘭上的螺釘、拉起安裝法蘭，即可清洗或更換。
3、帶有濾芯堵塞發訊裝置：當濾芯被污染物堵塞到真空壓力-0018MPa時，發訊器發出開關信號(用戶外接電信號)，這時應及時更換或清洗濾芯，以免油泵出現吸空等故障。
4、帶有旁通閥：當濾芯被污染物堵塞到真空壓力為-0018MPa時，此時如不能馬上停機清洗或更換濾芯，裝在濾芯上端的旁通閥會自動開啟(開啟壓力為-02MPa)，以保護油泵正常工作。
用戶選用XNJ系列過濾器時，務必要安裝真空壓力發訊器。當濾芯被污染物堵塞到真空壓力為-0018Mpa時，應及時清洗或更換濾芯。
二、XNJ系列箱內吸油過濾器技術參數
型號 | 公稱流量（L/min） | 過濾精度（μm） | 通徑（mm） | 原始壓力損失（Mpa） | 發訊裝置 | 旁通閥開啟壓力（Mpa） | 重量（Kg） | 濾芯型號 | |
（V） | （A） | ||||||||
XNJ-25×*C/Y | 25 | 80
100
180
| 20 | ≤ | 12
24
36
220
| 2.5
2
1.5
0.25
| -0.02 | 0.7 | JX-25×* |
XNJ-40×*C/Y | 40 | 0.8 | JX-40×* | ||||||
XNJ-25×*C/Y | 63 | 32 | 1.2 | JX-63×* | |||||
XNJ-100×*C/Y | 100 | 1.4 | JX-100×* | ||||||
XNJ-160×*C/Y | 160 | 50 | 1.9 | JX-160×* | |||||
XNJ-250×*C/Y | 250 | 2.1 | JX-250×* | ||||||
XNJ-400×*C/Y | 400 | 80 | 2.9 | JX-400×* | |||||
XNJ-630×*C/Y | 630 | 4.5 | JX-630×* | ||||||
XNJ-800×*C/Y | 800 | 90 | 6.6 | JX-800×* | |||||
XNJ-1000×*C/Y | 1000 | 6.9 | JX-1000×* | ||||||
注：*為過濾精度，若使用介質為水—乙二醇，公稱流量160L/min，過濾精度80μm，帶ZS-I型發訊器，則過濾器型號為XNJ?BH-160×80?C，濾芯型號為JX?BH-160×80
三、XNJ系列箱內吸油過濾器安裝外型尺寸
型號 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | L1 | L2 | L3最小Min | 15 | d |
XNJ-25×* | Φ125 | Φ105 | Φ5 | Φ20 | Φ25 | Φ80 | Φ46 | 8 | 75 | 210 | 20 | Φ9 |
XNJ-40×* | 100 | 235 | ||||||||||
XNJ-63×* | Φ150 | Φ130 | Φ110 | Φ32 | Φ40 | Φ106 | Φ56 | 110 | 250 | |||
XNJ-100×* | 140 | 280 | ||||||||||
XNJ-160×* | Φ198 | Φ170 | Φ145 | Φ50 | Φ55 | Φ141 | Φ76 | 14 | 140 | 320 | 26 | Φ11 |
XNJ-250×* | 160 | 340 | ||||||||||
XNJ-400×* | Φ240 | Φ210 | Φ185 | Φ80 | Φ85 | Φ180 | Φ108 | 160 | 340 | 28 | Φ13.5 | |
XNJ-630×* | 190 | 370 | ||||||||||
XNJ-800×* | Φ260 | Φ230 | Φ205 | Φ90 | Φ100 | Φ200 | Φ127 | 190 | 395 | |||
XNJ-1000×* | 220 | 425 |
